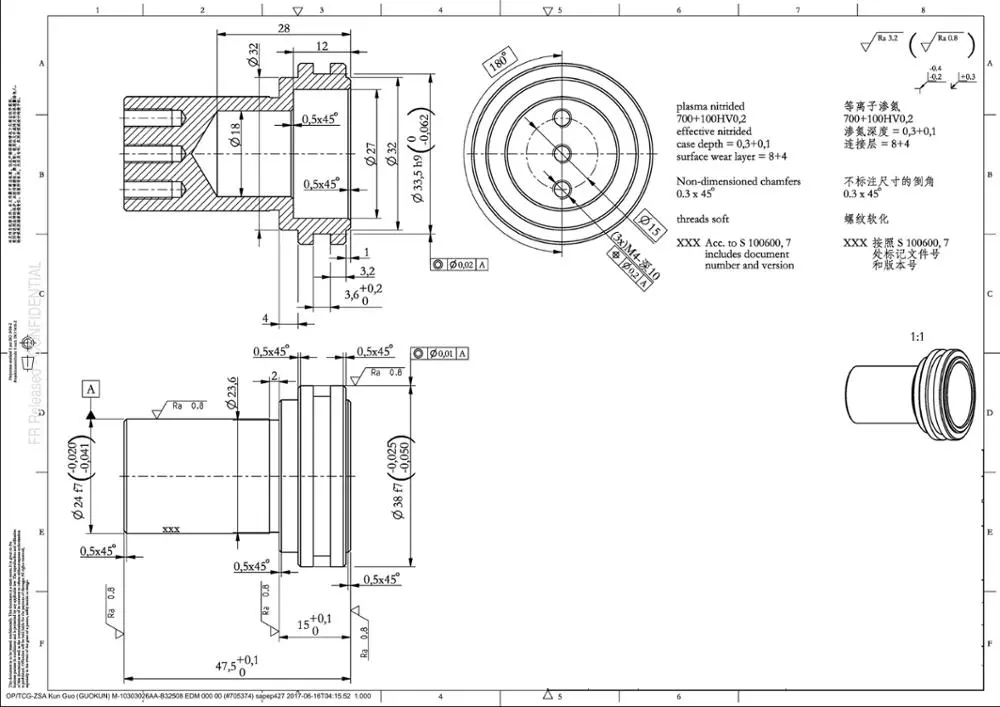

机械加工零件图如何进行绘制

30
发表时间:2019-05-13 15:10

在设计、测绘机器或部件时,都要画零件图。零件图的准确与否,直接影响机器或部件的性能。所以对于绘制机械加工零件图的设计人员来说,要求很高。本文就来具体介绍一下机械加工零件图的画法。

一、分析零件、确定表达方案

画图前,先要了解零件的名称、功用以及它在机器或部件中的位置和装配连接关系。在弄清零件的结构形状的前提下,结合其工作位置和加工位置,确定它是属于前面所述四类典型零件 ( 轴套 盘盖 叉架 箱体类 ) 中的哪一种,再根据这类零件的表达特点,确定合适的表达方案。

在选定表达方案时,应注意以下两点:

1视图数量要恰当

应考虑尽量减少视图中的虚线和恰当运用少量虚线,在满足表达清楚零件各部分形状的前提下,力求表达简洁,视图数量恰到好处,尽可能避免重复表达。

2表达方法要恰当

根据零件的内外结构形状,每个视图的表达都应有其侧重点和目的,主体结构与局部结构的表达也要分明。同时,需考虑图形的合理布局,如基本视图按规定方式配置等。

二、画零件草图

零件草图即徒手所画的零件图,它是画零件图和部件测绘时画装配图的重要依据。画零件草图时,要求目测零件的大小,确定绘图比例,且徒手绘制。一般步骤如下:

1、了解分析零件,确定表达方案

根据零件的大小、复杂程度和表达方案,确定恰当的绘图比例和图幅。画草图最好用方格纸。

2画图框线和标题栏,定出主要视图的位置线,如主要轴线、中心线和作图基准线等。

3目测徒手绘图。先画主要结构的轮廓线,后画次要结构的轮廓线。每个结构的相关视图应联系起来画,以符合投影特性。相邻结构组合处,应考虑图线的增减问题(如相交处有交线,相切处无线等)。最后完成全部图形。

4检查、修正全图,擦掉不必要的图线;确定三个方向的尺寸基准,画出所有尺寸的尺寸界线、尺寸线和尺寸箭头;画剖面线。

5测量并确定所有尺寸。对于标准结构(如键槽、倒角等)的尺寸,应查阅有关手册或进行计算后再填写。

6注写必要的技术要求,填写标题栏,完成零件草图。


二、画零件工作图

在完成零件草图的基础上,结合生产实际情况和加工工艺经验,先对零件草图进行全面校核,再绘制零件图。

校核草图时,通常注意几个问题,例如:表达方案是否合理、完整,尺寸标注是否清晰齐全、正确合理,所提出的技术要求是否既能满足工艺要求又能实现零件的性能要求等。

草图校核修正后,开始画零件工作图。零件工作图的绘制步骤如下:

1分析零件,选定表达方案。

2确定绘图比例和图幅,画图框线、主要视图的定位线。

3画底稿图。

4检查修正底稿,无误后加深全部图形,画剖面线。

5画尺寸界线、尺寸线和尺寸箭头,注写尺寸数值和技术要求。

6填写标题栏,校核,完成零件工作图。
